局部放電檢測設備

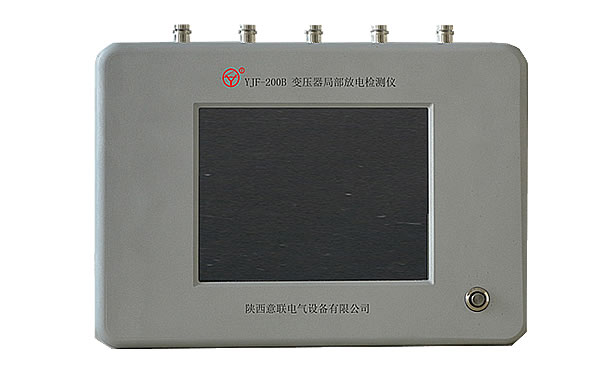

YLJF-200B變壓器局部放電檢測儀
| 作者：陜西意聯電氣 | 標簽： 局部放電檢測儀
▍ 簡要說明 ↴
該變壓器局部放電檢測儀及傳感器是我公司技術人員根據多年局部放電檢測經驗研發生產，軟件采用先進的信號處理技術、小波變換自適應濾波等抗干擾技術，涵蓋了多種數據統計方式和圖形顯示模式，自帶高能量鋰電池，可靈活便捷的實現對變壓器局部放電信號和超聲信號的檢測，能夠對變壓器的局部放電進行全方位的檢測。
局部放電檢測設備是在變壓器運行過程中檢測其內部局部放電的變化情況，通過檢查該設備的局部放電情況從而分析變壓器當前的絕緣狀態。
采用高頻帶電流互感器（脈沖電流法）、超聲波傳感器（超聲波法），實現現場對變壓器的局部放電帶電巡回檢測。
采用高頻帶電流互感器通過中性點接地回路或鐵心接地回路以及油箱接地回路，采集變壓器產生的放電信號。通過多種抗干擾手段抑制了各種外部噪聲干擾，改善了信噪比，有效的提高了檢測準確度。
基本配置:局部放電檢測主機、高頻電流互感器、超聲波傳感器。

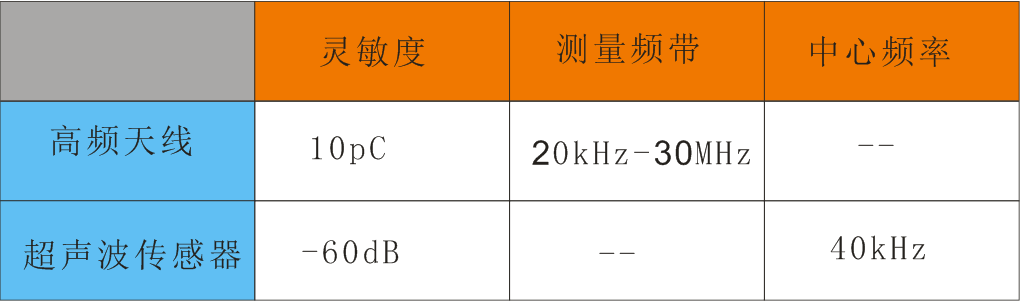

▍ 傳感器技術參數 ↴
▍ 性能指標 ↴
► 通道數：4個獨立測量通道（可擴展）1個外部觸發輸入通道
► 采樣率：200MSa/s
► 采樣精度：12bit
► 主機顯示屏尺寸：6.5寸
► 操作方式：鼠標、鍵盤、觸摸屏
► 主機接口：1個RS232串口，2個USB口，1個網口，1個VGA接口
► 同步頻率范圍：30Hz~1MHz
► 電源模式：內置鋰電池或外置交流電源（AC220V 50Hz )
► 測量內容：放電幅值(Q) ，放電相位（∅），放電密度（N）
► 數據化處理采樣周期：≤1μs
► 局放信號統計分析內容：1 二維（Q—T; N—T; ,∅—Q;,∅—N )圖譜
2 三維（∅—Q—T, ,∅-N—T )圖譜
3 輻值一時間關系，幅值一相位關系，放電次數一相位關系
► 充電電源：AC220V;頻率50Hz
► 系統設計使用壽命：超過10年
▍ 功能特點 ↴
● 檢測運行中的變壓器的絕緣情況，記錄數據及趨勢圖顯示，可以提前發現設備安全隱患，避免重大事故發生。
● 抗干擾能力較強，系統具有可靠的電磁兼容性，同時采用數字濾波等先進信號處理技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
● 可以連續記錄波形，能夠隨時保存數據，保存圖形以便用戶在有需要時隨時調用、分析。
● 當高壓設備超過預警值時，儀器會自動報警提示。
● 儀器軟件可以顯示放電的波形圖、時域圖、頻譜圖、趨勢圖，能夠清楚的顯示出放電量值、脈沖個數以及其與相位的相關性、每周期脈沖個數、短期嚴重程度等，并能夠反映出局部放電的發展情況。
● 儀器符合IEC60270和IEC62478草案中的相關規定，可使用pC值以及mV值dB值等方式來顯示。
● 免費軟件升級服務：在用戶采購的設備硬件支持的情況下，我公司對售出的產品提供長久軟件免費升級服務，當我公司相應軟件更新時，可隨時為采購方提供軟件升級服務。
● 檢測系統采用簡便易用的連接方式，傳感器與檢測主機之間選用BNC、SMA接口，便于用戶使用。
● 體積小，便于攜帶，方便用戶在現場進行獨立測試，選用6.5寸大屏幕高亮度液晶顯示器，可在陽光下清晰顯示圖文數據。
● 系統采用多通道數據采集，可對放電電信號、超聲波信號、天線信號等多種類型的信號進行綜合處理。
● 檢測主機具備防震、防塵等功能，采用Windows操作系統，觸摸屏操作更加簡單、實用。
● 高頻電流互感器為開口式結構設計，可在高壓設備運行狀態下進行安裝，對設備安全運行無任何影響。
● 本檢測裝置可以完成在線局部放電試驗和放電點定位試驗。
