【電纜識別儀】使用方法及工作原理
| 作者：陜西意聯電氣 | 標簽： 電纜識別儀

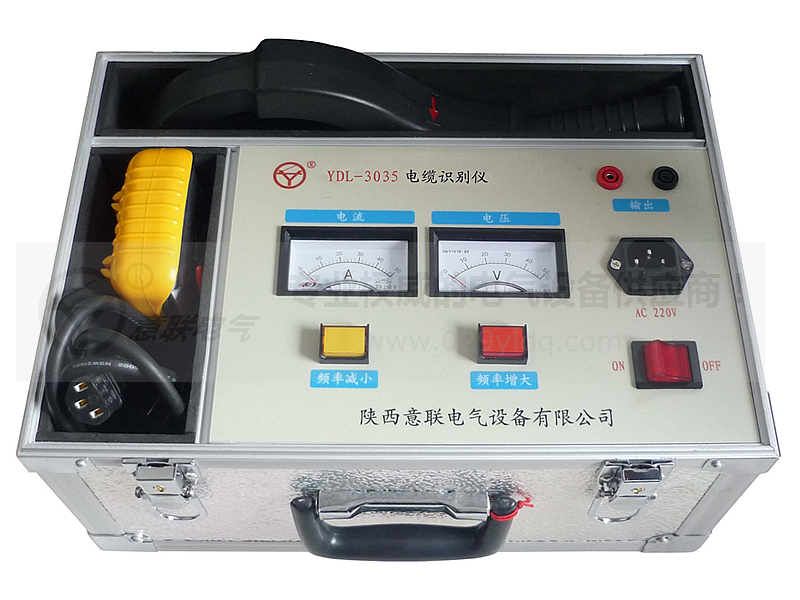

電纜識別儀使用方法：電纜識別儀使用于測量各種不同截面、不同介質的各種電力電纜、高頻同軸電纜，市話電纜及兩根以上均勻鋪設的地埋電線等電纜高低阻、短路、開路、斷線以及高阻泄漏和高阻閃路性故障。
其使用方法為:停電電纜的識別：
1.直連條件◎必須是停電電纜；◎至少知道電纜的一個端頭，并將已知端頭和系統分離包括解開零線和地線；
2.信號施加◎此種方法下采用直連法施加信號；關閉發射機電源開關，將輸出連接線插入發射機的輸出線接口，紅色夾子連接線芯，把地釬插入地中（若地面過硬，可澆上些水），黑色夾子夾在地釬上，并保證接觸良好。地釬不要與其它線纜過近或跨過其它線纜。
打開發射機電源開關，選擇頻率：發射機有四兩種頻率：低頻、中頻、高頻、射頻；頻率選擇后根據實際情況選擇檔位，發射機分為高檔、中檔、低檔，一般情況下盡量選擇比較低的檔位，以節省電池的電量，選擇完檔位后儀器自動進行阻抗匹配，匹配完成后發射機顯示穩定的當前的系統的故障阻抗，同時圖標開始轉動。
注意：如果能將該電纜遠端接地，則信號會更強，更方便識別。
警告： 決不能與帶電電纜直接連接。在與電纜直接連接時一定要確定電纜已斷電！！
電纜識別儀工作原理：電纜識別在電纜施工及維護工作中具有重要意義。目前電纜識別主要有停電電纜識別儀和帶電電纜識別儀兩種。而帶電電纜識別儀兼具停電電纜識別儀的功能。
停電電纜識別儀普遍使用的是脈沖極性法。工作原理：給待識別電纜加一特殊的信號，用接收機接收，利用這一特性便能識別出要找的電纜（由于待識別的電纜停電，可直接加信號，測試簡單，原理不再贅述）。
帶電電纜識別儀目前采用的識別方法主要有GPS法和脈沖耦合法。GPS法帶電電纜識別儀采用 GPS 同步時鐘信號控制，使功率信號發生器的輸出信號相位與 GPS 秒脈沖同步。選擇目標電纜的方法為：目標電纜檢測出的交流信號相位與 GPS 同步，非目標電纜不同步，采用這種測試方法的帶電電纜識別儀設備價格極其昂貴，目前主要是國外生產。
現在國內普遍使用的帶電電纜識別儀是脈沖耦合法。原理如下：帶電
電纜識別儀大功率信號發生器將周期性的脈沖信號饋入待識別的帶電電纜中，接收機探測加到電纜的特定信號的大小。為達到這一目的，接收機帶有放大器，這樣所有其它電纜用卡鉗測試時電流表指針無擺動或者擺動很小，只有待識別電纜測試時表針擺動明顯。
